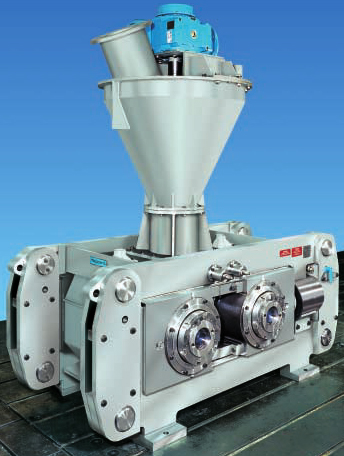

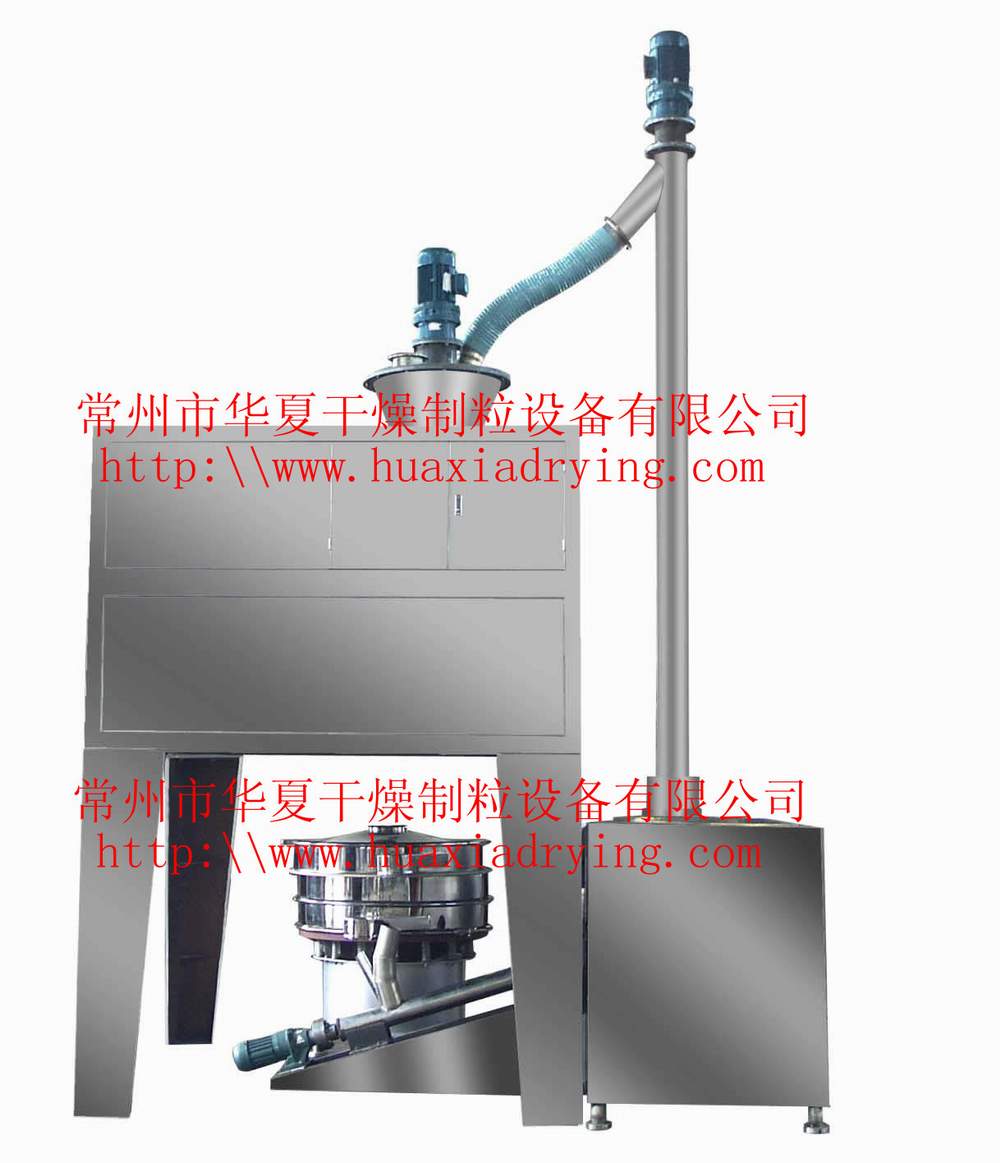

GZL、GZL-M系列干法辊压造粒机



一、概述

    本机为干法辊压造粒机组,是吸收国外造粒机新技术的改进型产品。该机结构特点是:安装了带有机械震动装置的预连续加料器与强制喂料螺旋加料斗相结合的喂料系统 ,保证了喂料的连续性、充分性与均匀性,这是至关重要的一步。在成对轧辊上刻有均布弧槽,有利于物料咬入轧辊,工作时形成弧槽密封腔(带),也有利于物料的压实,降低了机组成形压力与主机负荷,提高了轧片生产率。 该机还配置了轧片成形液压自动补偿加压装置,视镜窗等。粉状物料经斗式提升机后,从加料、螺旋脱气输送、轧片、切碎、筛分至粒状产品,可以一次性完成全过程。 该机利用成对轧辊,彼此留有一定间隙(可调),两者以相同的转速作反向旋转。其中一组轧辊轴座固定,另一组轧辊轴座滑动,以助于液压缸施压彼此紧靠。轧辊表面有规则地排列许多形状、大小相同的弧槽,根据物料对象压缩比的不同,选择采用一轧辊弧槽的波谷正好对准另一轧辊的波谷。两轧辊呈现水平平行状态,粉粒状物料从两轧辊上方连续、均匀地靠自重和强制喂入两轧辊之间,当物料进入咬入去后逐渐被轧辊咬入,随着轧辊的连续旋转,物料占有的空间逐渐减少而被逐步压缩,并达到成型压力的最大值,随后,则压力逐渐降低,所压得之团块,因弹性回复加其轧片自重而脱落轧辊弧槽,接下来进入切碎装置并筛分至粒状产品。 特点: 无需任何添加剂,干粉直接制粒。 ▲颗粒强度可以调整。通过调节轧辊的压力,控制成品强度。 ▲循环操作,实现连续生产。 ▲成品产量高。无干燥工艺,常温造粒,一次成形。成套设备、布局合理、技术先进。 我们为用户提供总体设计、技术指导、成套供货、设备调试、试车投产一条龙服务。 适用物料: 肥料:硫酸钾、氯化钾、俄罗斯红钾、NPK复混肥、氯化铵、硝酸钾、磷酸一铵、磷酸二铵、硫酸铵、碳酸氢铵。 2.粉体材料:草酸铁、氰脲酸三聚氰胺、抗氧剂、溴氯海因、氰化钠、二氯异氰尿酸钠、三氯异氰尿酸钠、氰尿酸、漂粉精、氧化锌、氧化铅、碳酸钾、碳酸锶、氯化钙、磷酸氢钙、偏硅酸钠、正硅酸钠、冰晶石、氟化铝、刹车粉、橡塑助剂、白炭黑、活性炭、铝酸钙、重钙、普钙、光卤石、磷矿粉、金属粉末、填料、饲料添加剂、砒虫啉、烟酸、烟酸胺、医药中间体、炼钢助剂、融雪剂、环保材料等。

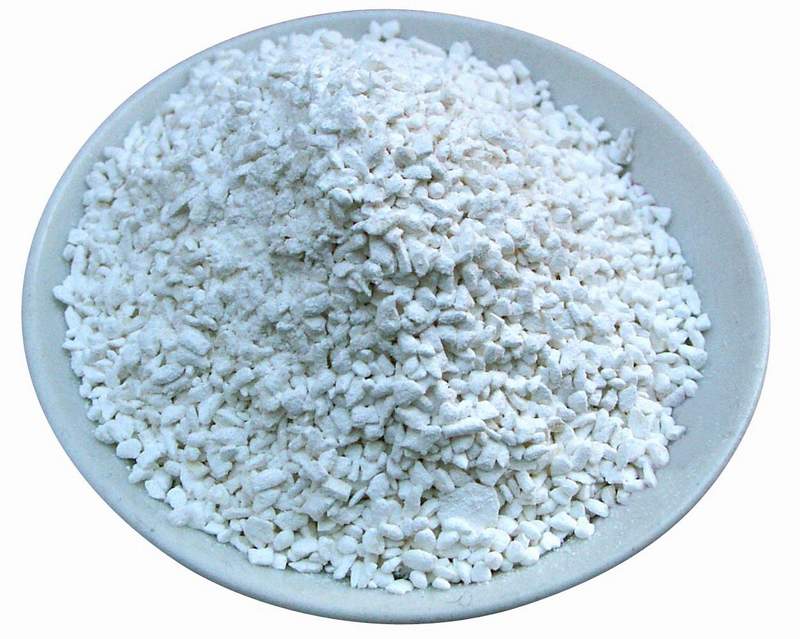

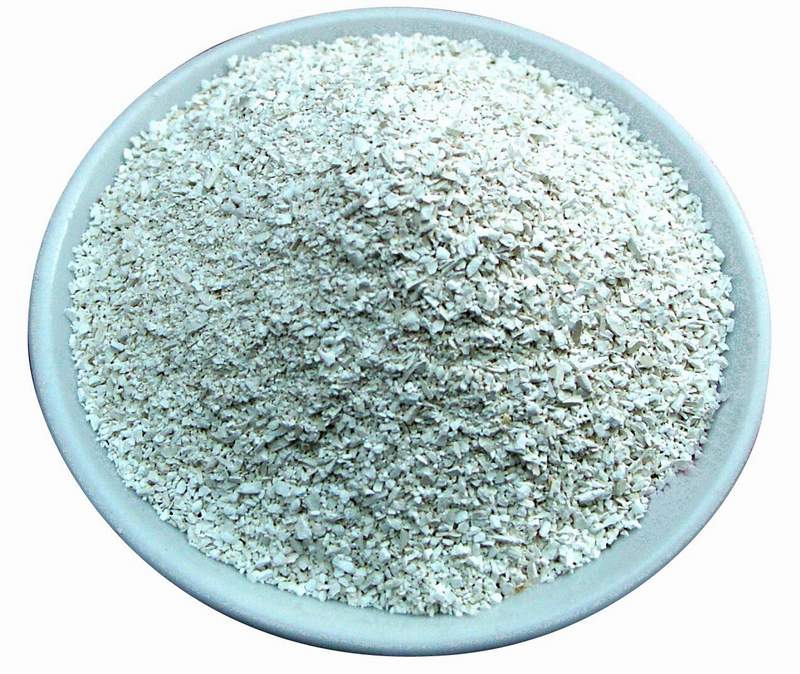

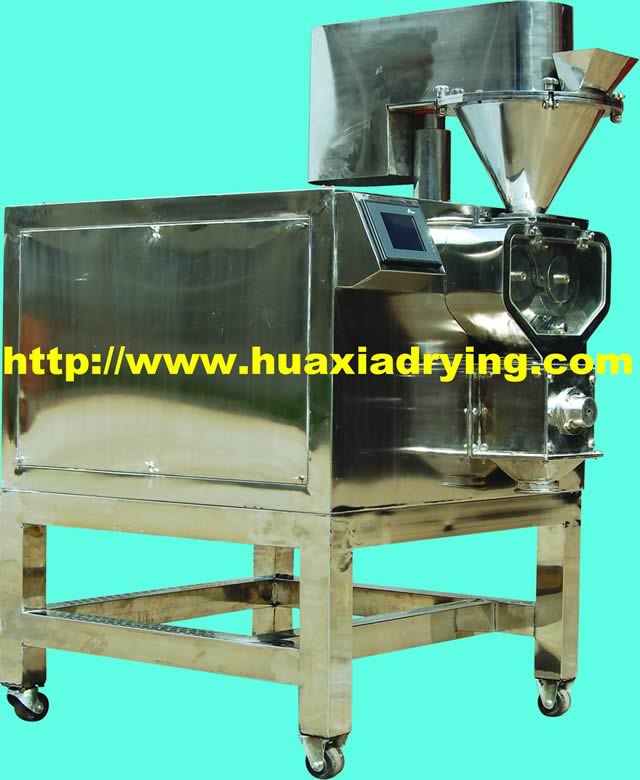

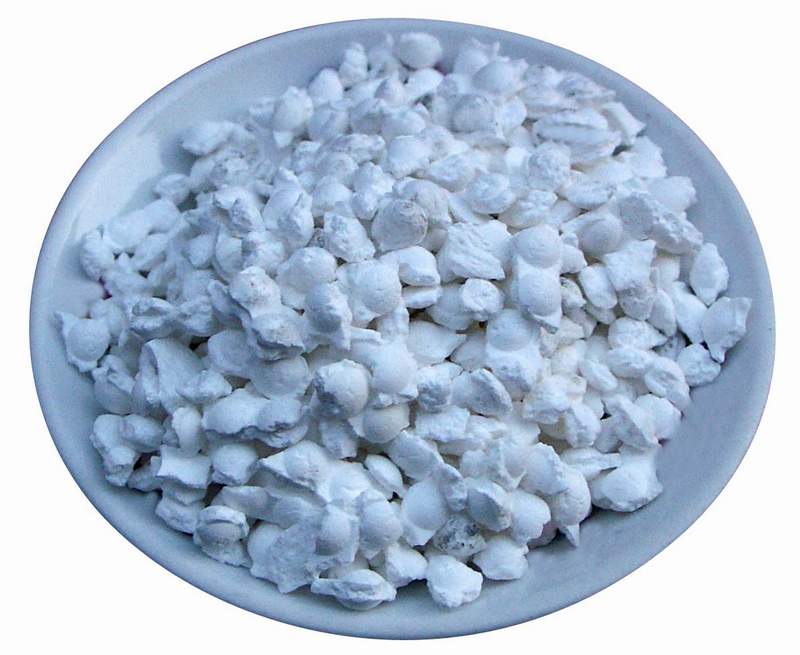

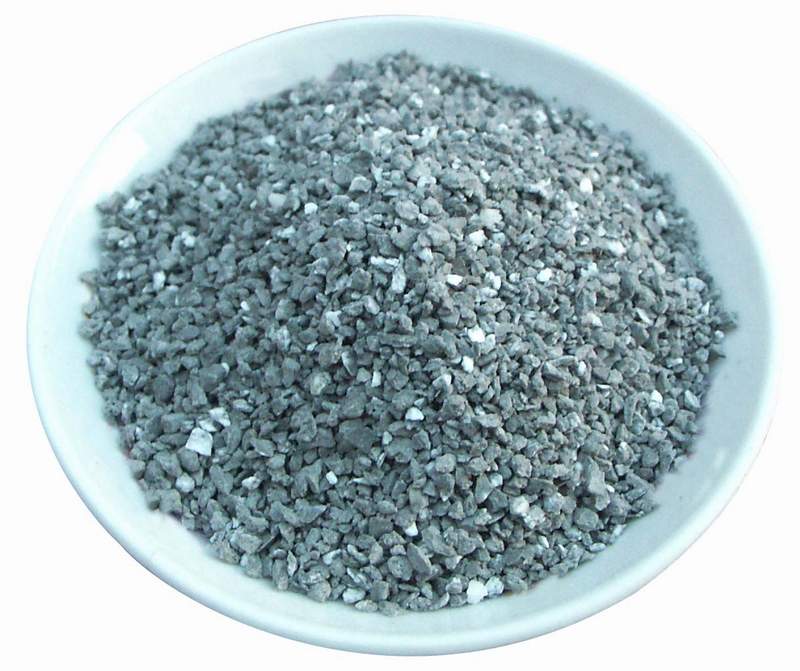

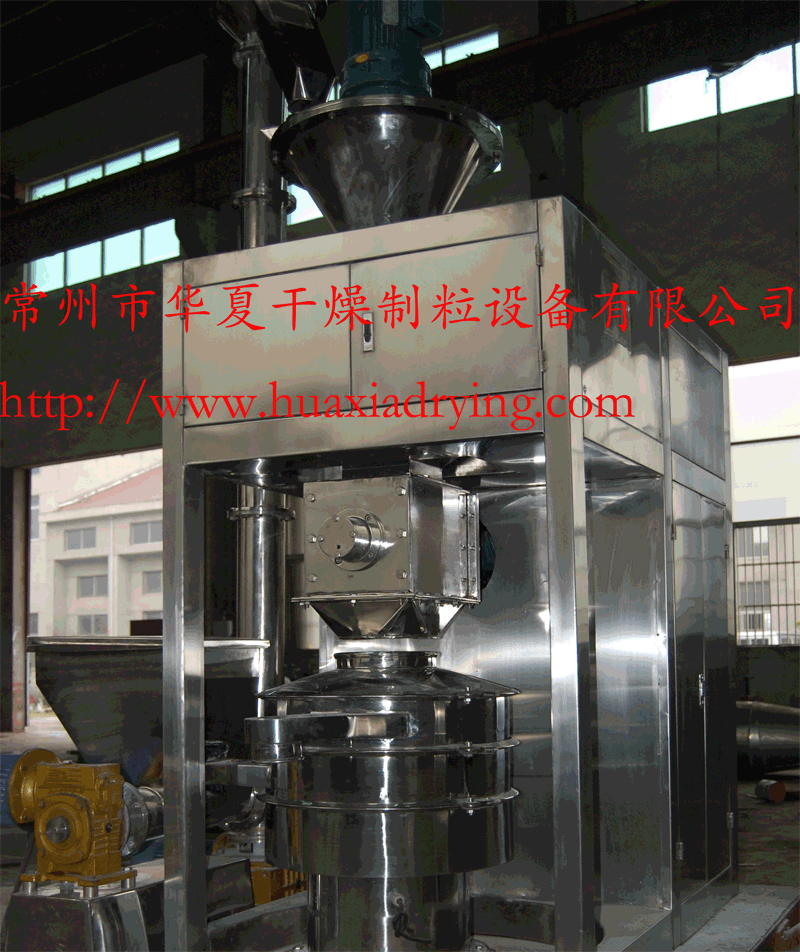

GZL系列成套干粉造粒机 复混肥造粒 氧化锌 硫酸钾 饲料添加剂

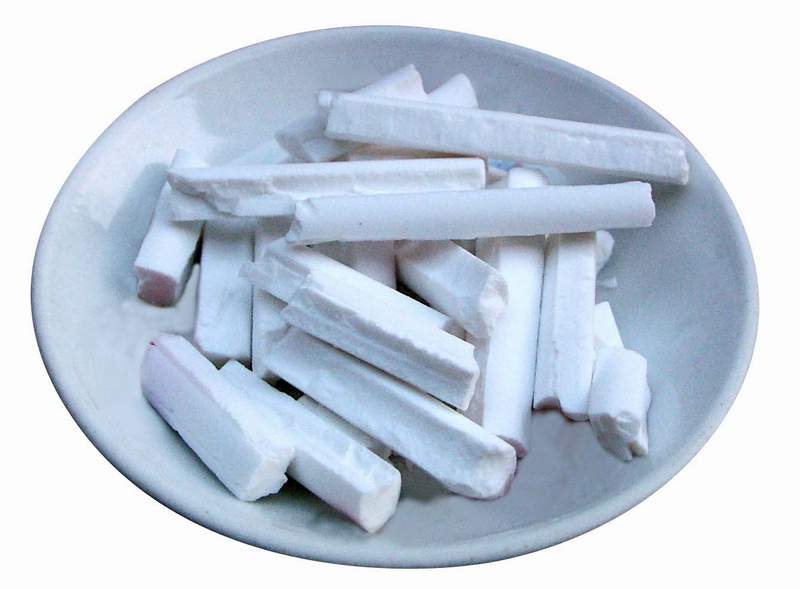

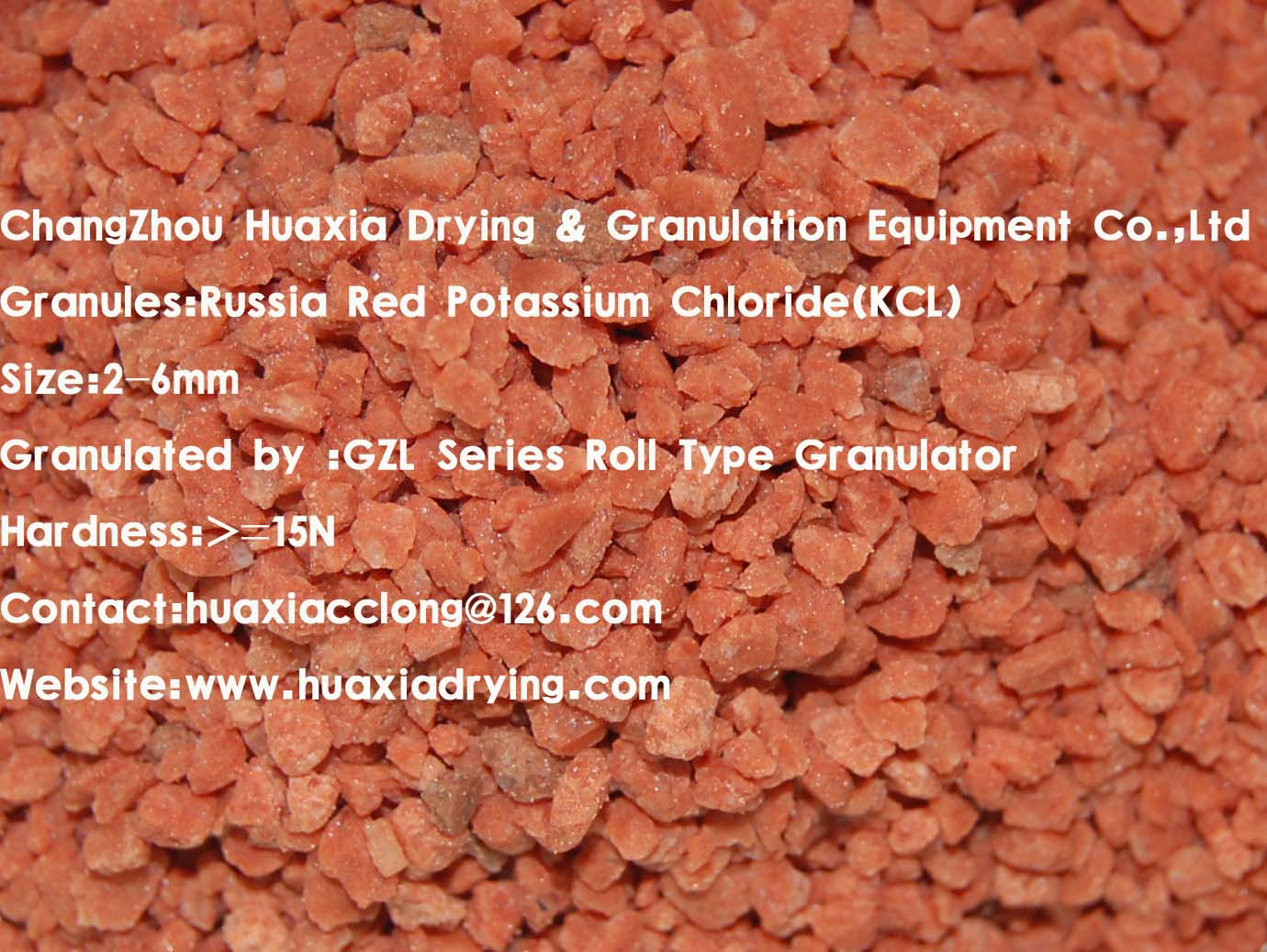

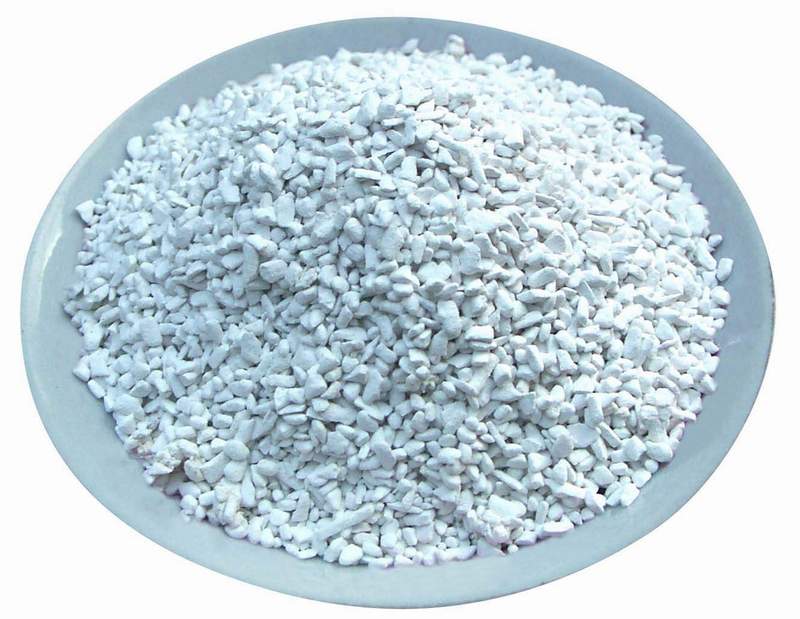

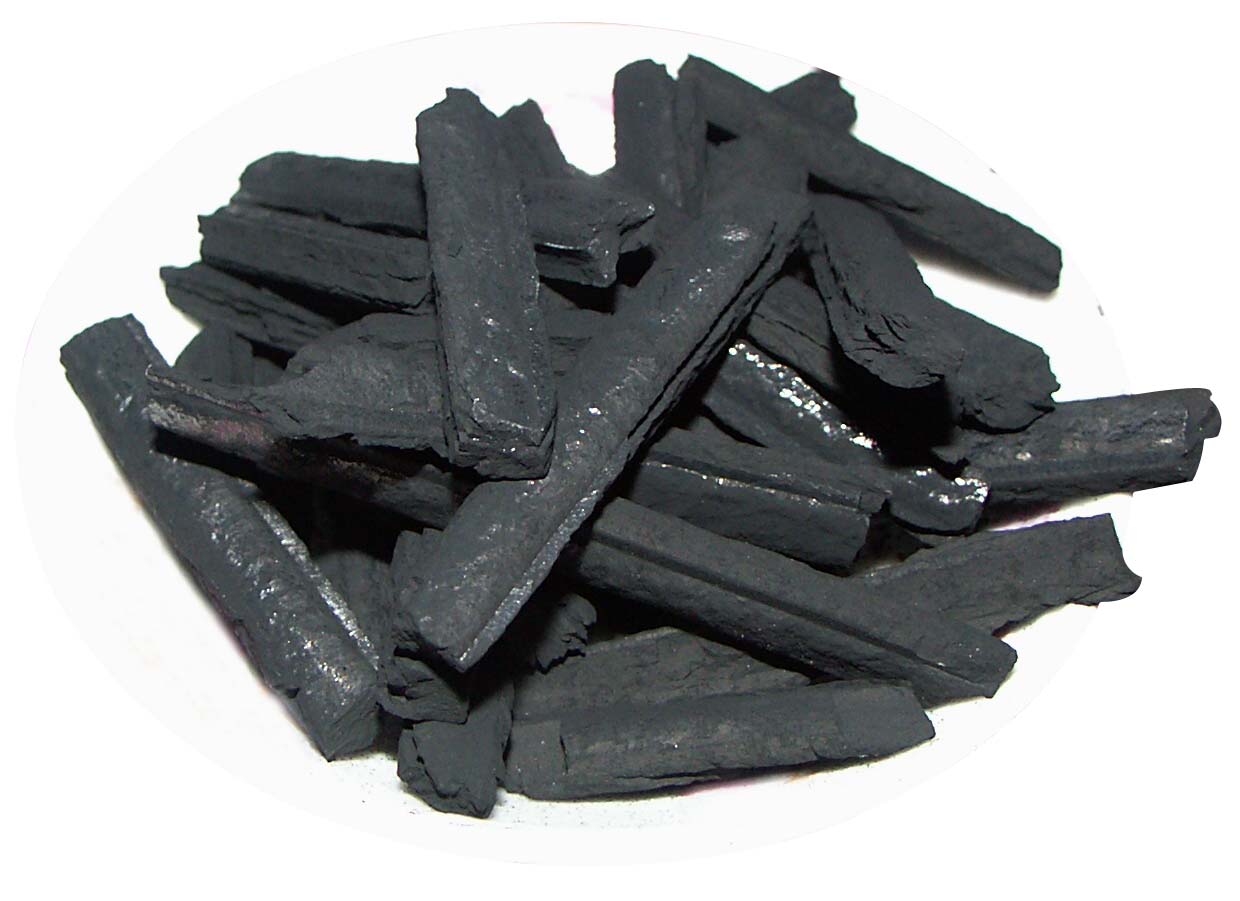

三氯异氰尿酸 白炭黑 氯化钾 黑炭黑

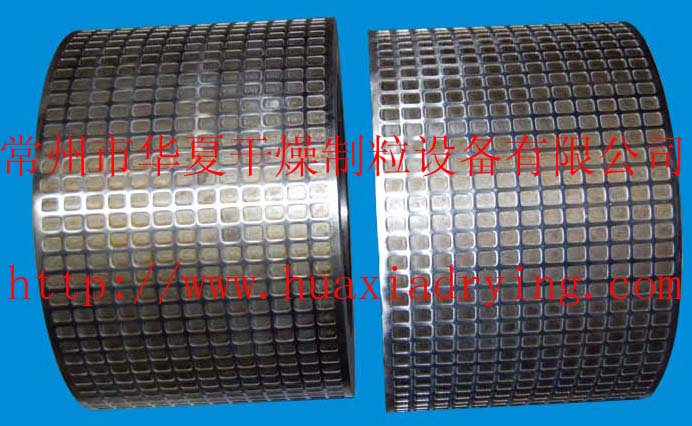

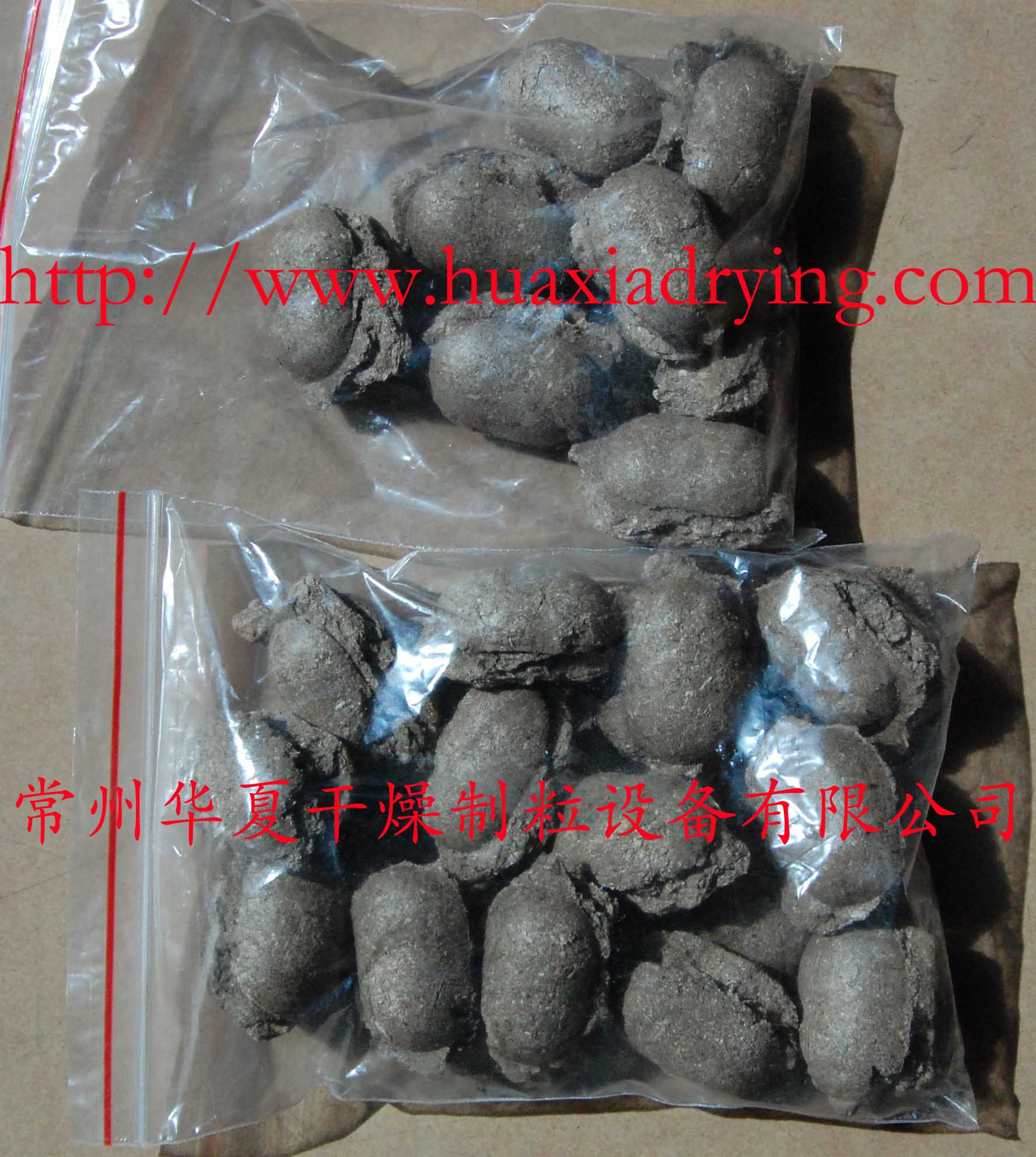

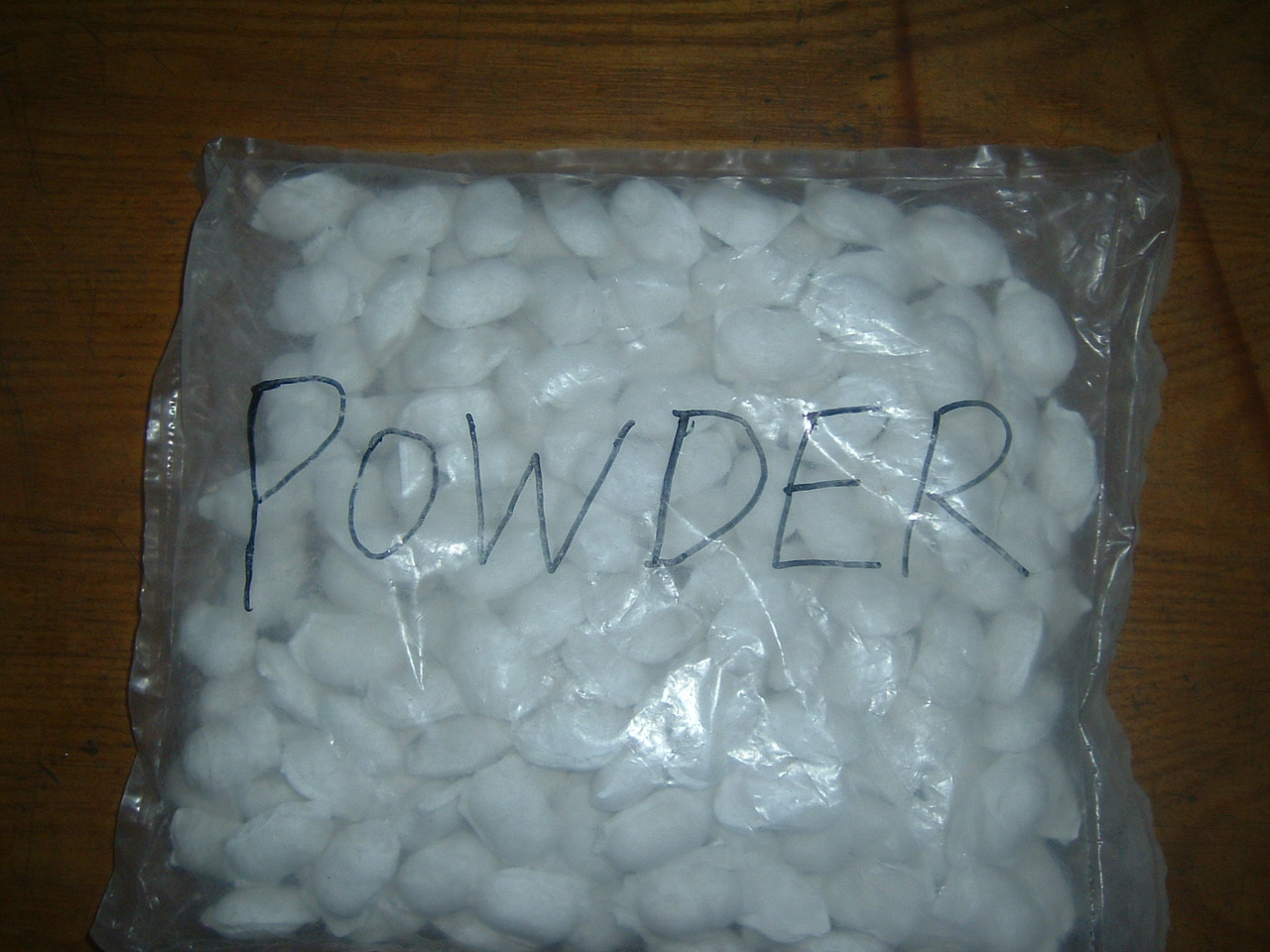

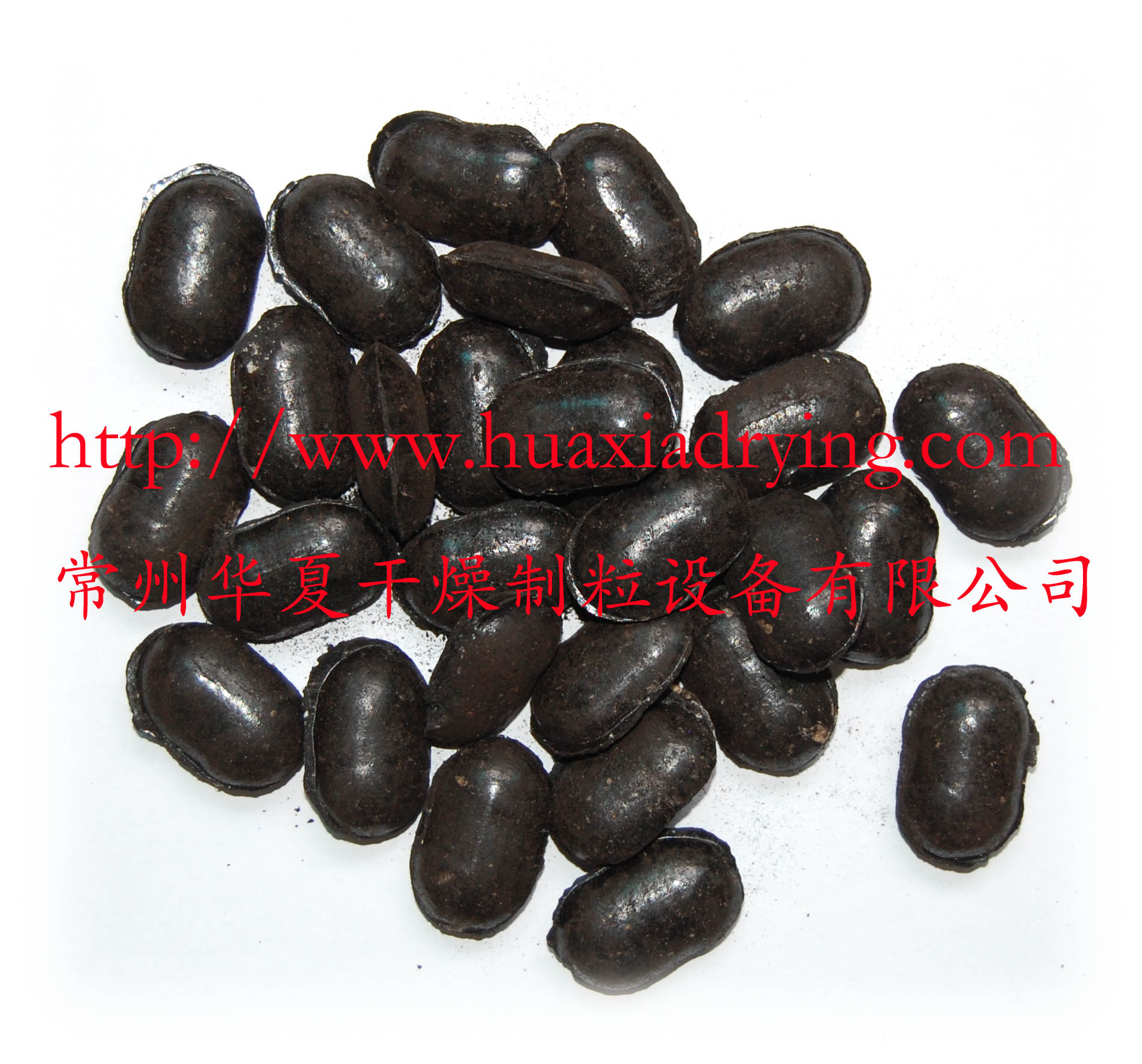

净水用NaCl颗粒 煤颗粒 木屑颗粒 盐颗粒 颗粒 轧辊



二、设备概况

◆轧片机:是对原料施加压力,经两平行轧辊转动将原料轧制成片,提高了原料的堆比重。上、下两轧辊间用齿轮啮合传动,轧辊对物料施加的压力经液压系统完成。

◆脱气槽:是暂存原料定时排出脱气的部分。搅拌桨绕脱气槽的中心线旋转,以排挤出原料中的空气,破除原料的起拱现象。

◆螺旋送料器:是给轧片机强制送料的部分,其作用是在轧片机前对物料进行预压缩,提高体积比重,以满足轧片机的 需要。

◆碎粒机:是对片状物料进行粉碎的部分,粉碎机有旋转齿和固定齿,经过粉碎,片状物料就变成了不规则粒状和粉状的混合物。

◆整粒机:分一次和二次整粒。一次整粒使不规则粒状物料成形,颗粒大小趋于一致。二次整粒对筛分后大于成品的颗 粒进行二次成形。

◆振荡筛:是对经过一次整粒的粒、粉混合物进行筛分的过程,符合要求的成品进入成品仓。第一层筛的筛上物进入二次整粒机,整粒后进入成品仓,第三层筛下物经过刮板式输送机送回脱气槽。



三、造粒原理

各种干粉物料从设备顶部加入,经脱气、螺旋顶压进入对辊,在对辊极大的挤压力作用下使物料产生塑性变形而被压缩成片状。片状物料在经过破碎、整粒、筛分等过程,得到颗粒状产品。通过改变辊面开槽形式,可得到片状、条状、扁球状物料。挤压力的大小可根据造粒操作的需要由液压油缸的压力进行调节。



四、特点

◆ 1. 物料经机械压力强制压缩成型 , 不添加任何润湿剂不破坏物料的化学性能,不降低产品的有效含量 , 产品纯度得到保证。

◆ 2. 工艺流程简短,能耗低,产量大 , 生产过程自动化,循环操作,适用于大规模连续生产。

◆ 3. 干粉直接造粒,无需后续干燥过程,更有利于现有生产流程的衔接和改造。

◆ 4. 颗粒强度高,堆积比重的提高较其他造粒方式都更为显著 。尤其适合于增加产品堆积比重的场合 ;颗粒强度可以调整,通过调节轧辊的压力,控制成品强度。

◆ 5. 操作弹性大,适应范围广,挤压力的大小可通过液压力调节。

◆ 6. 整个过程全封闭,无需任何添加剂,干粉直接制粒,产品纯度高,且产品对环境无污染。

◆ 7. 整套设备,凡接触物料部分,全部采用不锈钢或钛合金钢制造,防腐性能良好。



五、应用领域

A. 石油化工 B. 精细化工 C. 医药 D. 食品 E. 生物工程 F. 农药 G. 肥料 H. 矿产 I. 钢铁 J. 煤炭



六、典型物料

电池粉、草酸亚铁、草酸铁锂、磷酸锂、磁铁行业、软磁行业铁氧体、蛋氨酸、苏氨酸、硫酸粘杆菌素、杆菌肽锌、炼钢脱氧剂、胶囊填充颗粒、颜料、洗涤剂、催化剂 、碳酸锶、化肥、白炭黑、无机盐粒 、氯代异氰尿酸类、漂粉精、农药、氰尿酸、二氯异氰尿酸钠、三氯异氰尿酸、氧化物类、氧化锌、氧化铅、硝酸钾、硫酸钾、碳酸钾、冰晶石、吡虫啉、磷酸二氢钙及食品、肥料、饲料、塑料助剂、化学药、化妆品、合成洗涤剂、钛白粉、煤粉、电玉粉、密胺粉、白碳黑、二钠、五钠、癸二酸、白云石粉、碳酸镁、二氧化锑、碳酸钡等多种化工和医药原料的造粒。

工业回收粉尘物料: A. 铸铁厂粉尘 B. 铅 C. 锌 D. 铝粉尘 E. 转炉粉尘 F. 滤尘 G. 磨削等粉尘。



七、技术参数


型号
辊间压力(兆帕)
辊压机压片产量(Kg/h)
轧辊功率(Kw)
GZL-1、GZL-M-1
30~100
400
5.5-7.5
GZL-2、GZL-M-2
30~100
2000
7.5-15
GZL-3、GZL-M-3
30~100
3000
15-30
GZL-4、GZL-M-4
30~100
4000
30-45
GZL-5、GZL-M-5
30~100
10000
45-90
GZL-6、GZL-M-6
30~100
12000
90-160
GZL-7、GZL-M-7
30~100
14000
160-200
GZL-8、GZL-M-8
30~100
20000
200-250

注:以上参数只作参考,具体参数有待针对具体物料而定。

GZL-X 型造粒机和 GZL-M-X 型造粒机的区别如下(X=1,2,3,4,5,6,7,8):

GZL-X 型造粒机从料仓加料后,物料会进入横向的螺旋挤压送料,轧辊是上下摆放的,螺旋正对上下两轧辊的中心,将料强制挤入轧辊之间。经过轧辊的挤压,成片状从轧辊的另一侧出来,进入破碎、整粒、过筛、包装过程。

GZL-M-X 型造粒机从料仓加料后,物料直接进入一对横向摆放的轧辊之间,经过轧辊的挤压,从轧辊的下面出来片状物料,进入破碎、整粒、过筛、包装过程。

八、业绩表

序号

公司名称

1

广西南宁化工股份有限公司 (消毒剂造粒)

2

盐城百瑞特精细化工有限公司 (消毒剂造粒)

3

河北冀衡集团有限公司 (消毒剂造粒)

4

镇江天河生物技术有限公司

5

聊城鲁西集团蓝威化工有限公司 (消毒剂造粒)

6

青岛致通化学有限公司

7

安徽萧县科委补给化工厂

8

青岛天元化工股份有限公司

9

北方氯碱集团

10

山东东营雷洁精细化工有限公司

11

山西永济化工总厂

12

上海医药工业有限公司

13

南京金宁三环高技术磁业有限公司

14

东方希望集团北京强大浓缩饲料有限责任公司 (饲料造粒)

15

上海子能高科

16

台湾沐隆实业有限公司

17

无锡康爱特美华化工有限公司

18

四川自贡古今蜀新材料有限公司

19

衡水洁威化学有限公司

20

山东滕州银丰化工有限公司 (三氯异氰脲酸造粒)

21

山东龙口海瑞达化工有限公司

22

徐州克维斯消毒剂有限公司

23

聊城诗郁化学品有限公司

24

上海裕隆精细化工厂

25

定州荣鼎水环境生化技术有限公司

26

上海京华化工厂

27

邯郸市滏阳化工集团有限公司

28

邯郸市瑞邦精细化工有限公司

29

聊城光谱石化有限公司

30

泰安华贸化工

31

安徽黄山精细化工厂

32

江都三得利化工有限公司

33

国投新疆罗布泊钾盐有限责任公司 (硫酸钾(K2SO4)造粒)

34

南京金宁电磁电子设备有限责任公司 (铁氧体(氧化铁、氧化锰、氧化锌等))

35

石家庄九派药业

36

常州金太阳动物保健品有限公司

37

常州通宇生物技术有限公司

38

南宁市博瑞达环保科技有限公司

39

青岛保税区华鲁国际贸易有限公司

40

上海绿人生态经济科技有限公司 (碳黑造粒)

41

华祥消毒剂有限公司

42

石家庄凯翔工贸有限公司

43

扬州三得利化工有限公司

44

双键化工(泰兴)有限公司

45

贵州汇通新材料发展有限公司

46

濮阳市可利威化工有限公司

47

广西红日化工有限公司

48

聊城华奥化工有限公司

49

邯郸市邯钢集团新欣精细化工公司

50

山东聊城鲁西化工集团热电有限公司

51

河南永城市洁宝化工厂

52

山西舜都集团有限公司

53

北海市永泰畜牧水产药品厂

54

河北九派实业集团有限公司

55

泰州恒翔无线电专用设备有限公司

56

常州新区联峰化工有限公司

57

四川省彭州市新科油化助剂有限公司 (氰脲酸三聚氰胺造粒)

58

邢台矿业(集团)有限责任公司 (铁氧体、磁粉造粒)

59

湖北荆州达雅化工有限公司 (CMC造粒)

60

盐城安顺化工有限公司

61

大连绿源药业有限责任公司 (医药中间体造粒)

62

安徽神剑新材料有限公司 (茶多酚造粒)

63

淅江永昌进出口有限公司

64

西安汉堡生物技术发展有限公司 (活性炭造粒)

65

东莞黄江庆成科技电子厂

66

中国蓝星集团芮城分公司 (聚苯醚)

67

佛山金奎子生物肥料有限公司(生物有机肥)
68

内蒙古宁城施达肥料有限公司 (氯化钾造粒)

69
上海医药集团 (医药中间体造粒)
70
自贡古今蜀(钴粉造粒)
71
青州金通化工有限公司(磷酸氢钙)
