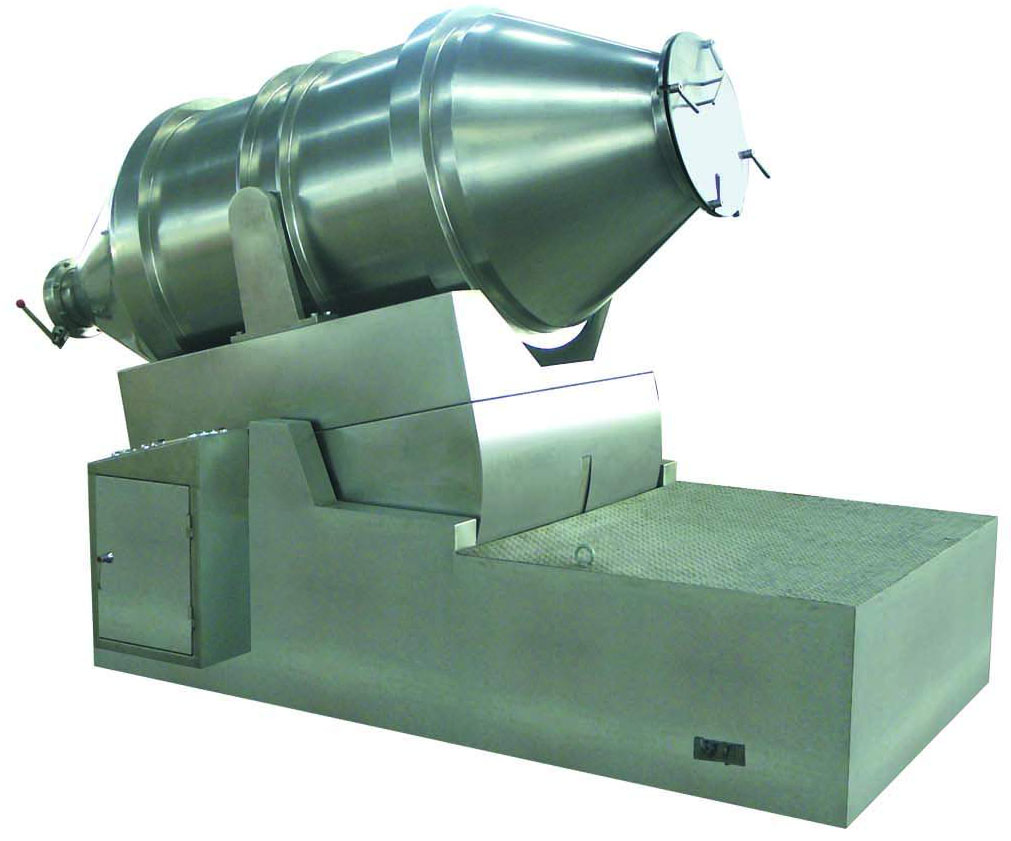

EYH系列二维运动混合机

一、原理

二维混料机主要由转筒、摆动架、机架三大部分构成。转筒装在摆动架上,由四个滚轮支撑并由两个挡轮对其进行轴向定位。在四个支撑滚轮中,其中两个传动轮由转动动力系统拖动使转筒产生转动;摆动架由一组曲柄摆杆机构来驱动,曲柄摆杆机构装在机架上,摆动架由轴承组件支撑在机架上。

DW系列带式干燥机

、特点

EYH 二维混料机的转筒可同时进行二个运动 ,一个为转筒的自转 ,另一个为转筒随摆动架的摆动 。被混合物料在转筒内随转筒转动 、翻转 、混和的同时 ,又随转筒的摆动而发生左右来回的掺混运动 ,在这两个运动的共同作用下 ,物料在短时间内得到充分的混合 。 EYH 二维混料机适合所有粉、粒状物料的混合。



、技术参数

型号 料筒容积(L) 装料容积(L) 最大装料量(Kg/批) 摇动、转动次数(r/min) 电机总功率(Kw) 外形尺寸 总重量(Kg) 料筒重量(Kg)
EYH-60 60 36 18 50 0.4 700*730*1100*990 115 15
EYH-150 150 90 45 37 1.15 800*1050*1450*1340 190 50
EYH-300 300 180 90 30 1.15 900*1350*1550*1400 340 60
EYH-600 600 360 180 23.6 3 1170*1640*2050*1910 1150 140
EYH-800 800 480 240 19.8 3 1320*1950*2150*2000 1600 200
EYH-1000 1000 600 300 19.8 3 1300*2980*1894*1766 1700 240
EYH-1500 1500 900 450 16.2 4.4 1500*3195*2150*2008 2000 320
EYH-2000 2000 1200 600 16.2 7.4 1660*3305*2255*2120 2600 430
EYH-3000 3000 1800 900 13.8 11 1860*3860*2570*2420 3500 620
EYH-4000 4000 2400 1200 12.8 13 2010*4100*2755*2550 4100 700
EYH-6000 6000 3600 1800 11.2 18.5 2280*4965*3172*2935 6100 1100
EYH-8000 8000 4800 2400 10.4 22 2500*5200*3655*3200 7900 1450
EYH-10000 10000 6000 3000 9 30 2600*5500*3750*3400 9500 1650
EYH-12000 12000 7200 3600 7 30 3050*4850*4460*4090 10000 1800
EYH-15000 15000 9000 4500 6 50 3100*5600*4700*4200 11000 2000
EYH-20000 20000 12000 6000 6 60 3600*6100*5000*4500 12000 2500
